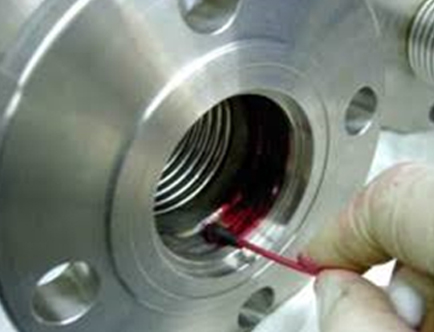

Sıvı Penetrant Muayene(PT)

Sıvı Penetrant Kontrolü (PT)

Penetrant Muayenesi en yaygın kullanılan Tahribatsız Test (NDT) metodudur. Test objesi ya da malzemesi, görünür ya da fluorescent boya çözeltisi ile kaplanır.

Yüzey fazla boyadan arındırılır ve bir geliştirici uygulanır. Geliştirici kurutma kağıdı gibi davranış gösterir ve yüzeye açılan kusurlardan nüfuz edici maddeyi çeker. Görülebilir boya ile, nüfuz eden madde ve geliştirici arasındaki parlak renk farklılığı dışarı taşmayı görülebilir hale getirir.

Fluorescent boya ile, morötesi ışık dışarıya taşma işlemini parlak bir şekilde yapar, ki bu işlem kusurların kolayca görülmesini sağlar.

Sıvı Penetrant Faydaları ve Özellikleri:

• Ekonomiktir.
• Oldukça portatif bir NDT yöntemidir.
• İnce ve bitişik süreksizliklere karşı çok duyarlı.
• Hızlı bir yöntemdir, çabuk sonuçlandırılabilir.
• Çok çeşitli türde malzemeye uygulanabilir.
• Yönü fark etmeksizin bütün yüzey süreksizlikleri bir işlemle tespit edilebilir.

Penetrant Muayenede Kullanılan Malzemeler

Penetrant:

1. Renklenmesine   göre:    Floresan    ve    floresan    olmayan    olmak    üzere    ikiye ayrılımaktadır.
   1. Yıkanma şekline göre: Su ile yıkanabilen, sonradan su ile yıkanabilen ve solventle yıkanabilen olmak üzere üçe ayrılmaktadır.

Emulgatörler:

Penetrant uygulanmasından sonra su ile yıkanamayan penetrantların özellikle pürüzlü yüzeyden temizlenebilir hale getirilmesi için kullanılan çözücülerdir. Yağlı ve sulu emulgatörler olmak üzere iki tipe ayrılırlar.

Temizleyiciler:

Yüzeylerin muayeneye hazırlanmasında ve muayeneden sonra yüzeylerden uzaklaştırılmaları için kullanılan çözücülerdir. Temizleyiciler, su ve solventler (alevlenebilen ve alevlenmeyen) olarak iki tiptedirler.

Geliştiriciler (developer):

Hatalara emdirilmiş penetrantı görünebilir hale getirmek için kullanılan yüksek emiciliğe sahip çeşitli tozlardır. Geliştiriciler, kuru ve sıvı taşıyıcılı olarak iki tipe ayrılırlar.

Kullanılan EN ve ISO Standardları

Genel:

EN ISO 3452-1 – Tahribatsız muayene – Penetrant muayenesi – Bölüm 1: Genel kurallar
EN ISO 3452-2 – Tahribatsız muayene – Penetrant muayenesi – Bölüm 2: Penetrant malzemelerinin muayenesi
EN ISO 3452-3 – Tahribatsız muayene – Penetrant muayenesi – Bölüm 3: Referans muayene blokları
EN ISO 3452-4 – Tahribatsız muayene – Penetrant muayenesi – Bölüm 4: Cihazlar
EN ISO 3059 – Tahribatsız muayene – Penetrantla muayene ve manyetik parçacıkla muayene – İnceleme şartları
